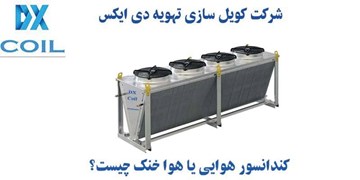

کندانسور هوایی چیست؟

کندانسور هوایی Air-cooled condenser بنحو مستقیم بدون مصرف آب تنها توسط جریان هوایی فن‌ها عمل تقطیر را انجام می‌دهد و به کندانسور هوا خنک فن دار معروف است.

کندانسور هوایی چیست؟
چگالنده هوایی یک روش سرمایش خشک محسوب شده زیرا نوعی مبدل حرارتی میباشد که گرمای بخار ورودی به آن، بدون واسطه بطرف هوای محیط اطراف کندانسور انتقال می‌یابد. مدل هوا خنک بر خلاف انواع کندانسینگ آبی یا تبخیری هیچگونه پرت آبی ندارد یعنی بدون استفاده از آب دمای سیال هدف را کم می‌کند. همچنین کندانسور هوایی تحت عنوان درای کولر و ایر کولر نیز شناخته می‌گردد که تجهیزی جهت خنک کاری سیالات مختلف مانند روغن، اسیدهای صنعتی، آب با سیرکولاسیون بسته می‌باشد. برای رسیدن به پاسخ کندانسور هوایی چیست؟ باید با نحوه عملکرد، طراحی، مزایا، معایب، انواع، قطعات سازنده، کاربرد این دستگاه صنعتی آشنا شوید پس تا انتها مطلب همراه ما باشید. عملکرد کندانسور هوایی چیست؟ سیال هدف درون کندانسور هوا خنک بوسیله سیکل مدار بسته داخل یک کویل مسی با تعداد مشخصی ردیف جریان دارد. گرمای آبگرم موجود در لوله‌های کویل مدار بسته توسط هوای تامین شده از پروانه گرفته میشود سپس به محیط پیرامون منتقل میگردد. فن سیستم‌های رادیاتوری یا چگالنده هوایی بنحو عمودی و آکسیال محوری کوپل مستقیم با الکتروموتور می باشد. پروانه‌ها هوا را از بخش بالایی فن گارد بسوی سطح کویل هدایت می‌کنند. هوا طی برخورد کویل کندانسور هوایی تحت زاویه عمود با جریان آب برخورد میکند. برای همین نوع تبادل حرارت کراس فلو (جریان غیر مخالف) است. هوا بعد اتصال با لایه‌های مختلف مبدل گرمای آب را طی روش هدایت گرمایی جذب کرده و از قسمت زیرین دستگاه هوای گرم خارج می‌گردد. کاربرد کندانسور هوایی چیست؟ بطور کلی و مختصر چگالنده هوا خنک فن دار دارای سه کاربرد اصلی مهم می‌باشد : برودت صنعتی : در فرآیندهای صنعتی نظیر پتروشیمی، نیروگاه‌ها، پالایشگاه‌ها، خطوط تولید اسید سولفوریک و... حجم بخار آب بالایی تولید شده که برای بکارگیری دوباره باید چگالش پیدا نماید. استفاده از کندانسور بخار هوایی شرایطی را جهت بازیابی بخار آب موجود درون خطوط تولید محیا می‌کند. تهویه مطبوع : امروزه چیلرهای تراکمی بعلت ویژگی‌هایی همچون هزینه پایین سرویس و نگهداری، امکان بکارگیری برای تمام شرایط جغرافیایی، راه اندازی آسان و... جزء پرمصرف ترین تجهیزات تهویه مطبوع محسوب می‌شوند. از همین رو کندانسور هوایی فن دار سیستمی کاربردی در مصارف تهویه مطبوع به شمار می‌آید. همچنین داخل سایر سیستم‌ها مانند داکت اسپلیت، کولر گازی،,VRF چگالنده هوا خنک جهت دفع گرمای سیال مبرد و چگالش کارایی دارد. تبرید : بیشتر دستگاه‌های سرمایشی مثل آبسردکن‌ها، یخچال‌های خانگی، صنعتی، فروشگاهی، تجهیزات سردخانه‌ای دارای کندانسور هوا خنک هستند. زیرا طبق ابعاد همچنین ظرفیت محدود اینگونه سیستم‌ها چگالنده هوایی گزینه مناسبی جهت اعمال فرآیند چگالش داخل سیکل کاری آنها محسوب میشود. طراحی و محاسبات کندانسور هوایی چیست؟ برای طراحی و محاسبات سیستم‌های خنک کاری همانند انواع کندانسور هوایی فن دار، احتیاج به ابزارهای دقیق مهندسی جهت انجام یک طراحی استاندارد می‌باشد. قدم اول محاسبات این است که مقدار دبی در هر ساعت بطور صحیح معین گردد سپس توسط نرم افزار معروف مهندسی USA-COIL میزان دلتاتی احتیاجی برآورد میشود. هنگام طراحی عواملی همانند چیدمان لوله‌های مسی کویل و مقدار مسیری که آبگرم باید طی نماید تا به دمای مد نظر برسد بسیار حائز اهمیت بوده زیرا راندمان کندانسور هوا خنک را تحت شعاع قرار میدهد. طراحی و محاسبات میزان هوای مورد نیاز جهت خنک سازی سیال امر آسانی نمی‌باشد فلذا احتیاج به دانش مهندسی بالایی دارد. محاسبه ظرفیت چگالنده هوایی تابعی از سطح کندانسور و مقدار هوارسانی فن خواهد بود. یعنی هرچقدر سطح بیشتر باشد تبادل حرارت سریعتر انجام می‌شود. انواع کندانسور هوایی چیست؟ شرکت کویل سازی تهویه دی ایکس مهر سازنده انواع کندانسور هوا خنک یعنی سه تیپ عمودی، افقی، وی تایپ با کیفیت بسیار بالا میباشد. انواع چگالنده هوایی در عملکرد و ساختار ظاهری باهم تفاوت دارند. یعنی هر کدام میزان دلتاتی، تحمل فشار مخصوصی را دارا هستند. ولیکن هدف تمام انواع پایین آوردن دمای آب و جذب حرارت اضافه سیالات مایع است : کندانسور هوایی افقی (تخت) : طراحی آن بنحوی بوده که مسیر حرکت گاز داغ افقی بوده و هوا بطور عمودی دمیده میگردد. میتوان چهار مدار مجزا (دارای دماهای متفاوت) درون این دستگاه با کمک هوای محیط برای راندمان خنک کاری بکار برد. همچنین مدل تخت ساختار و عملکرد یکنواختی داراست یعنی سیال گرم در طول کویل یک پارچه حرکت میکند و دلتاتی استانداردی عرضه می‌نماید. چگالنده هوا خنک افقی بعلت دارا بودن تحمل فشار بالا (مقاوم برابر دماهای بیشتر 100 درجه) جهت خنک سازی ژنراتور کاملا مناسب است. چگالنده هوا خنک عمودی (ایستاده) : گاز داغ عمود بر زمین حرکت داشته و فن‌ها افقی شکل دمیده می‌شوند. مناسب فضاهای کوچک همانند سیستم‌های خنک کننده سردخانه و یونیت کندانسینگ می‌باشد. همچنین برای صنعت تهویه مطبوع زیاد استفاده می‌گردد زیرا آب گرم را استاندارد سرد میکند. کندانسور وی تایپ هوایی : دارای دو کویل لوله مسی با مدار بسته جداگانه میباشد. نسبت به دو مدل دیگر مکانیزم خنک کاری بهتری دارد. چرا که دارای سطح مقطع بالاتری بوده همچنین حجم دبی زیادتری را در هر ساعت خنک کاری می‌نماید. ویژگی برتر مدل وی تایپ کاهش تعداد فن مورد احتیاج برای ظرفیت‌های بالا می باشد. شما خریداران ارجمند میتوانید جهت استعلام قیمت کندانسور هوایی مد نظر خود با کارشناسان فروش شرکت تهویه دی ایکس مهر تماس حاصل نمایید. مهمترین مزایای کندانسور هوایی چیست؟ انواع کندانسور هوایی یا هوا خنک دارای ویژگی‌های مهم ذیل هستند : امکان بکارگیری در مناطق جغرافیایی گرم مرطوب هزینه تعمیر، نگهداری، سرویس پایین عدم وجود مشکل یخ زدگی، رسوب گذاری، خوردگی به عملیات سختی گیری آب نیاز ندارد آب مصرف نمی‌کند انعطاف پذیری زیاد جهت قرارگیری داخل فضاهای آزاد مصرف برق کم بهینه موتور فن طول عمر مفید زیاد
